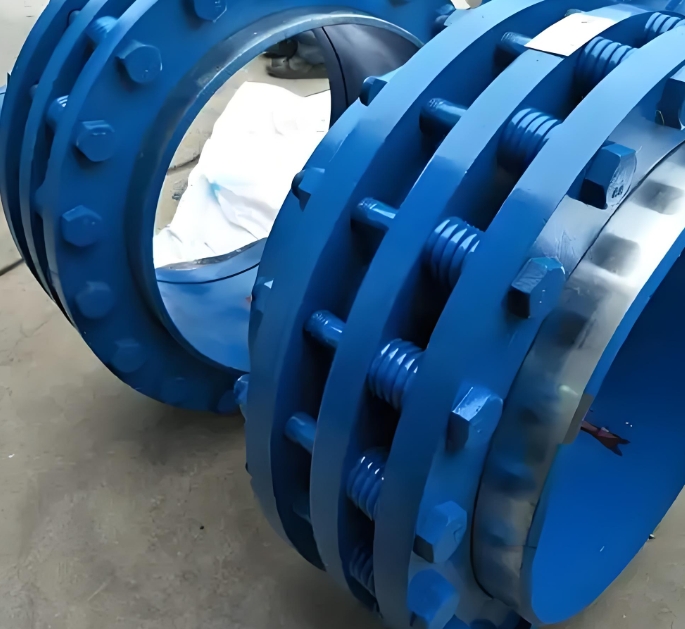

旋轉補償器能夠吸收管道和設備的尺寸變化

      旋轉補償器是供熱管網中常見的補償器類型，由芯管、外套管和密封結構組成。它的工作原理是通過成對的旋轉筒和“L”型力臂形成力偶，使大小相等、方向相反的一對力圍繞Z軸中心旋轉，類似于杠桿轉動。這種設計使得補償器能夠吸收管道和設備的尺寸變化。

在供熱管道中，通常會安裝兩個或三個成組布置的旋轉補償器，形成相對旋轉結構，以吸收管道中的熱位移，從而減少管道的應力。

相比其他補償器，旋轉補償器有以下特點：

無應力狀態：在管道運行過程中，旋轉補償器處于無應力狀態。

長距離補償：一般每200~500米設計安裝一組即可。

無內壓推力、密封性能好：由于采用徑向密封，不會產生軸向位移，特別適合耐高壓環境。

增加固定支架間距：使用旋轉補償器后，固定支架之間的間距變大，為了避免管段撓曲，應適當增加導向支架。

減少摩擦阻力：為了減少管道運行的摩擦阻力，需要在滑動支架上安裝滾動支座。

旋轉補償器在供熱管網中的應用，能夠有效地吸收管道熱位移，減少應力，提高管道系統的安全性和可靠性。
